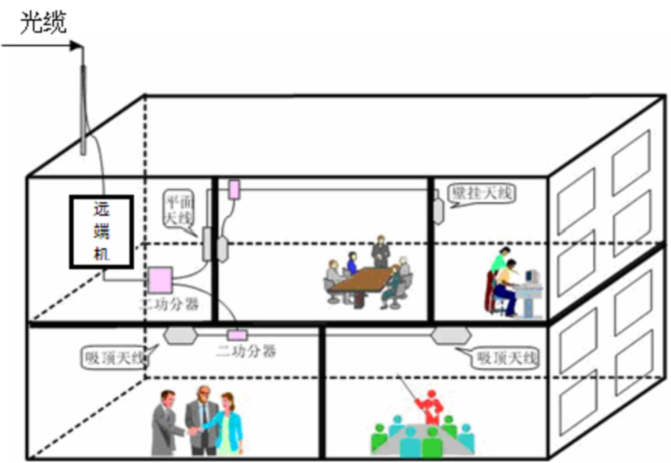

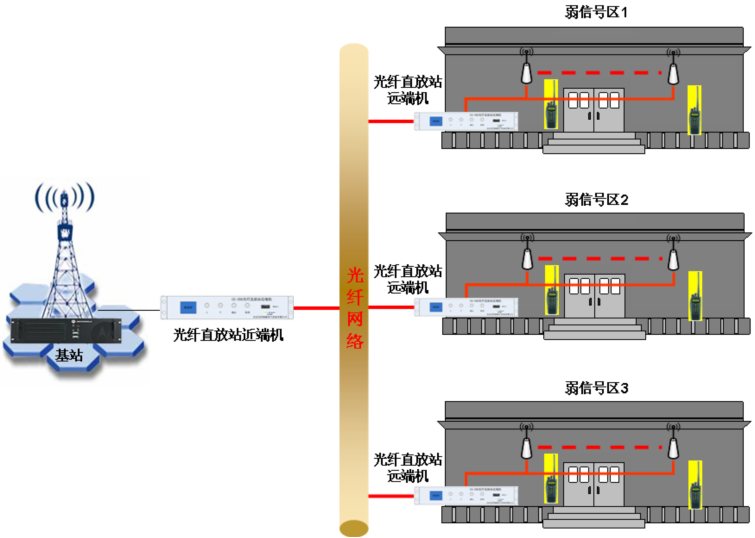

防爆中控室與防爆工作間信號覆蓋解決方案一．需求描述與解決方案： 由于特殊行業的要求，需要建造防爆中控室和防爆工作間等防爆建筑，由于這些建筑物大量采用鋼結構和鋼筋混凝土等防爆結構，各種外操室、機柜間、控制室等建筑物屏蔽嚴重，整個建筑屏蔽間較多，屏蔽間沒有窗戶，無線信號衰減嚴重，信道機無法通過信號直射、繞射、散射或者反射等方式進入室內，造成這些建筑物內信號質量差，形成了一個個的信號盲區。對于這些信號盲區來說，我們可以采用光纖直放站+室內覆蓋系統模式來實現。在每個外操室、機柜間或者中控室室內，安裝一個光纖直放站遠端機進行覆蓋。光纖直放站可根據情況設置多個。一個光纖直放站近端機可以帶4個遠端機，從而實現對4個弱信號區域的覆蓋。光纖直放站近端機位于基站機房，從基站處耦合信號轉變成光信號，通過光纜傳輸給遠處建筑物內的遠端機，遠端機把信號放大后輸出給室內覆蓋天饋系統，實現對室內弱信號區域的覆蓋。需要注意的是，光纖直放站遠端機的信號輸出，與光纜損耗有著直接關系。光纜損耗若超出要求，則遠端機輸出無法達到設計輸出，直接影響室內覆蓋質量。對于室內覆蓋，需要根據覆蓋面積、室內環境進行設計，室內天線數量、安裝位置、遠端機輸出功率都需要考慮充分，才能保證信號的可用。如果中控室等建筑內隔爆間較多，則需要相應的布置較多的室內覆蓋天線。對于中控室的大廳結構，則只需要布置1~2個天線即可滿足覆蓋要求。針對實際情況，我們建議進行實際測試，以最終確認室內分布天線的位置和數量，從而保證覆蓋效果。
二．工作原理： 數字光纖直放站近端機耦合基站下行信號，經過雙工器、變頻模塊將射頻信號轉換為中頻信號，再經中頻板高速A/D轉換器將模擬中頻信號采樣為數字信號實現數字下變頻的功能,FPGA根據不同制式的移動網的要求來實現信道化的處理，完成自動增益控制、自動噪聲消除并運行CPRI協議，由光模塊轉化成光信號向遠端機傳送；數字光纖直放站遠端機將接收到的光信號轉換成數字信號后，通過中頻板將經過FPGA的DUC變換后送給D/A完成數字模擬信號的轉換后,經變頻模塊變?yōu)樯漕l信號，再由功放、低噪放一體化模塊進行放大，然后通過轉發天線發送；同樣，轉發天線接收來自對講機的上行射頻信號，反向經過類似的放大后，將增強的上行信號通過光纖傳輸變到基站可識別的射頻信號發向基站天線。 在整個過程中，數字光纖直放站數字信號傳輸和光傳輸之間沒有相互影響，這樣數字信號不隨光信號的衰減而衰減，抵消掉了基站到直放站之間的無線信號路徑損耗，所以在遠距離高速傳輸時，仍能保持高的動態范圍，保證信號質量，最大化的利用頻譜資源和網絡設備，相當于在基站和對講機之間提供了一個雙向透明的通道，使無線信號得到了延伸。
